Зчитувач банківських карт Promix-RR.MC.02 (KZ-1121-M з магнітною смугою в антивандальному корпусі)
Код товару: 104492
Артикул: 104492
5198 грн
Скорочений опис
Зчитувач банківських карт KZ-1121-M з магнітною смугою зі світлодіодним індикатором. Сумісний з обладнанням СКУД: - контролер обмеження доступу до банкомату KZ-04; - контролер керування шлюзом KZ-05; - світлодіодна мне...
Читати далі...
Загальні характеристики
Комплектація
считыватель, основание, ключ, крепежный комплект, информационная наклейка, инструкция
Матеріал
металл
Напруга живлення / джерело живлення
DC 5 В
Робоча температура, °C
-40 ~ +50
Розміри, мм
33 х 105 х 33
Струм споживання, мА
10
Тип карт/брелоків
ISO-7811
Тип пристрою
считыватель банковских карт
Товщина карти, що зчитується, мм
0.76±0.08
Швидкість проведення картки, см/сек
10-120
Всі характеристики

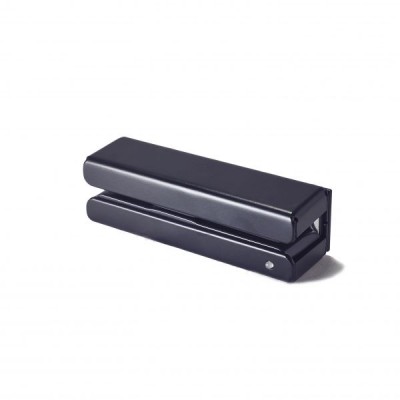

Зчитувач банківських карт KZ-1121-M з магнітною смугою зі світлодіодним індикатором.
Сумісний з обладнанням СКУД:
- контролер обмеження доступу до банкомату KZ-04;
- контролер керування шлюзом KZ-05;
- світлодіодна мнемосхема MNEMO-KZ
ПРИЗНАЧЕННЯ
Призначений для зчитування ідентифікаційної інформації з другої доріжки пластикової банківської картки з магнітною смугою при ручному переміщенні карти в зчитувачі. Стан проходу ідентифікується двоколірним світлодіодним індикатором.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Формат магнітної смуги: ISO-7811
- Швидкість проведення карти: від 10 до 120 см/сек
- Нормативний ресурс: 500000 циклів
- Товщина зчитувальних карт: 0,76±0,08мм
- Максимальна відстань від зчитування до контролера: 50 м
- Напруга живлення: 5В±5%
- Струм споживання: 0,01А
- Розміри: 33х105х33мм
- Вага: 240г
ВСТАНОВЛЕННЯ ЗЧИТУВАЧА KZ-1121-M
- Встановіть зчитувач на вертикальній поверхні, світлодіодним індикатором вгору і вправо. Встановлення проводити при вимкненому живленні. Від зчитувача до найближчих сторонніх предметів повинно бути: не менше 70 мм зверху і знизу, не менше 40 мм зліва.
- Зробити розмітку під отвори кріплення основи і виведення кабелю і просвердлити отвори необхідних розмірів.
- Закріпити основу шурупами.
- Протягнути кабель в отвір основи.
- Притиснути зчитувач до основи, вибираючи зайвий дріт.
- Зрушити зчитувач вниз до фіксації.
- Якщо довжини вихідного дроту не вистачає, рекомендується використовувати кабель «звита пара» UTP CAT.5. Всі вільні дроти кабелю з'єднати з виведенням ОБЩ контролера. Відстань між зчитувачем і контролером KZ-04 при монтажі кабелю категорії UTP5 – до 50м.
- На рівній гладкій поверхні біля зчитувача закріпити табличку з інформацією про орієнтацію магнітної карти при зчитуванні.

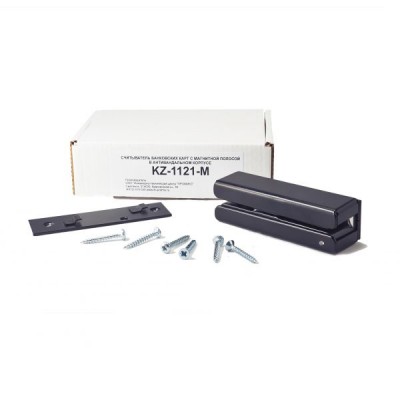

КОМПЛЕКТАЦІЯ
- Зчитувач

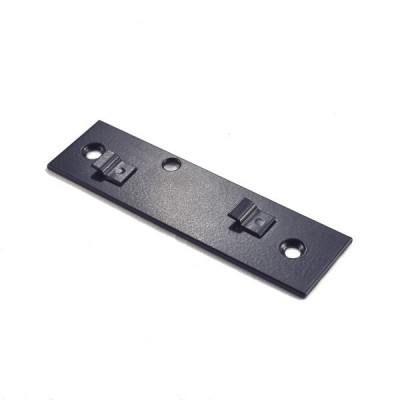

- Основа
- Ключ
- Інформаційна наклейка
- Комплект кріпильних елементів
- Інструкція з експлуатації
Сумісний з обладнанням СКУД:
- контролер обмеження доступу до банкомату KZ-04;
- контролер керування шлюзом KZ-05;
- світлодіодна мнемосхема MNEMO-KZ
ПРИЗНАЧЕННЯ
Призначений для зчитування ідентифікаційної інформації з другої доріжки пластикової банківської картки з магнітною смугою при ручному переміщенні карти в зчитувачі. Стан проходу ідентифікується двоколірним світлодіодним індикатором.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Формат магнітної смуги: ISO-7811
- Швидкість проведення карти: від 10 до 120 см/сек
- Нормативний ресурс: 500000 циклів
- Товщина зчитувальних карт: 0,76±0,08мм
- Максимальна відстань від зчитування до контролера: 50 м
- Напруга живлення: 5В±5%
- Струм споживання: 0,01А
- Розміри: 33х105х33мм
- Вага: 240г
ВСТАНОВЛЕННЯ ЗЧИТУВАЧА KZ-1121-M
- Встановіть зчитувач на вертикальній поверхні, світлодіодним індикатором вгору і вправо. Встановлення проводити при вимкненому живленні. Від зчитувача до найближчих сторонніх предметів повинно бути: не менше 70 мм зверху і знизу, не менше 40 мм зліва.
- Зробити розмітку під отвори кріплення основи і виведення кабелю і просвердлити отвори необхідних розмірів.
- Закріпити основу шурупами.
- Протягнути кабель в отвір основи.
- Притиснути зчитувач до основи, вибираючи зайвий дріт.
- Зрушити зчитувач вниз до фіксації.
- Якщо довжини вихідного дроту не вистачає, рекомендується використовувати кабель «звита пара» UTP CAT.5. Всі вільні дроти кабелю з'єднати з виведенням ОБЩ контролера. Відстань між зчитувачем і контролером KZ-04 при монтажі кабелю категорії UTP5 – до 50м.
- На рівній гладкій поверхні біля зчитувача закріпити табличку з інформацією про орієнтацію магнітної карти при зчитуванні.
КОМПЛЕКТАЦІЯ
- Зчитувач
- Основа
- Ключ
- Інформаційна наклейка
- Комплект кріпильних елементів
- Інструкція з експлуатації
