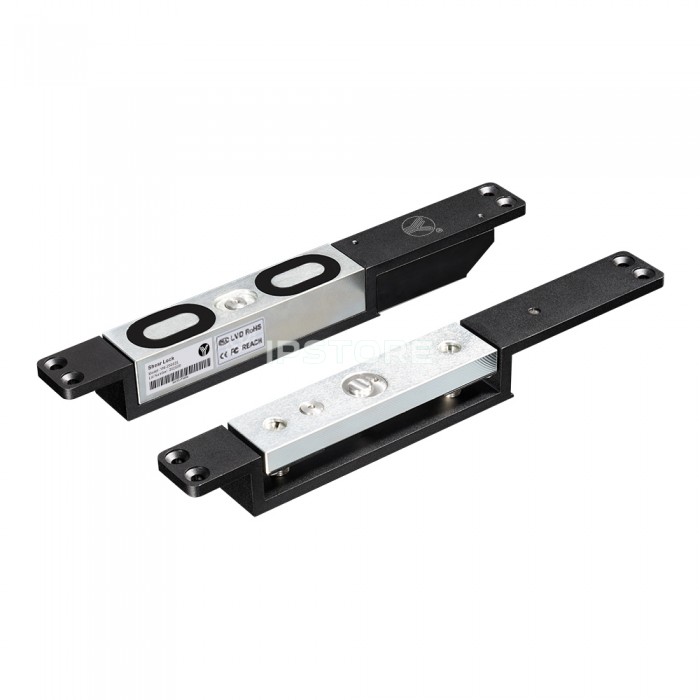

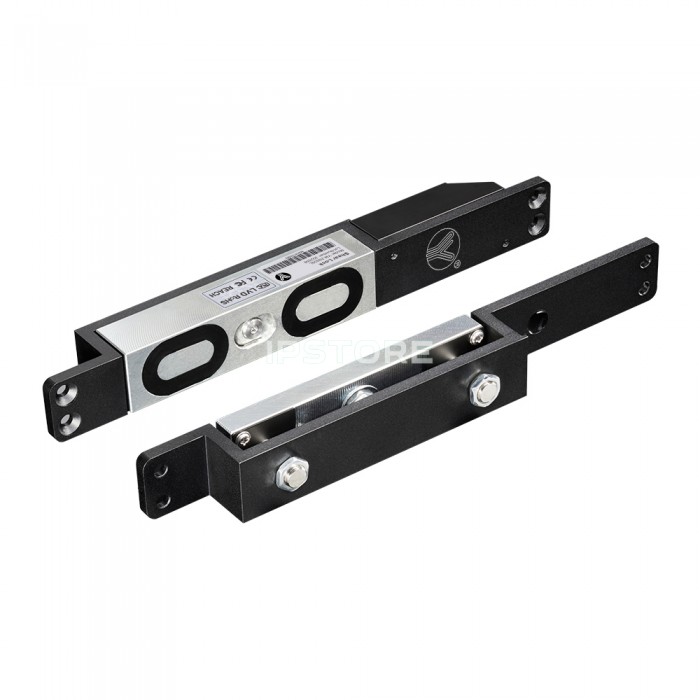

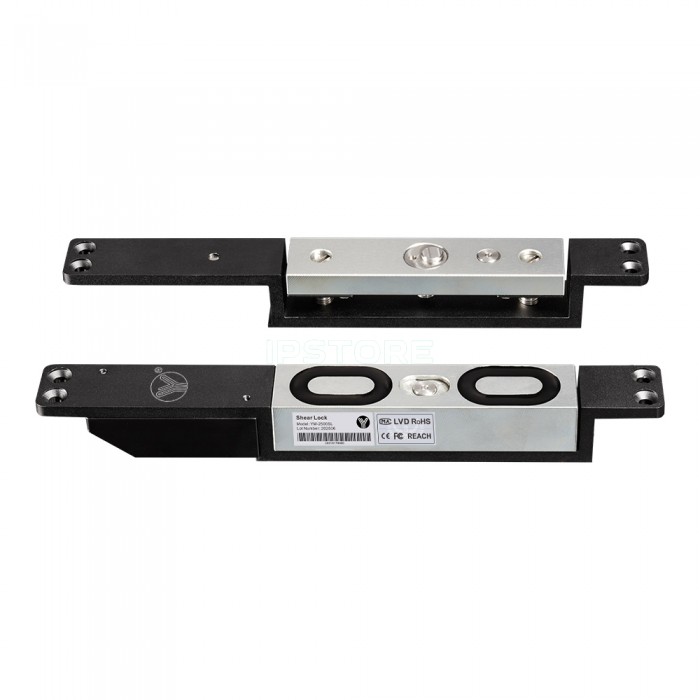

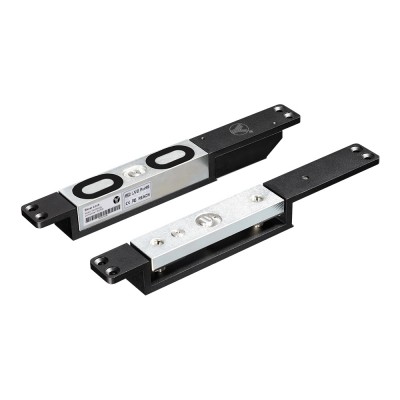

Електромагнітний замок Yli Electronic YM-2500SL посилений із таймером затримки

YM-2400SL — врізний електромагнітний замок із таймером затримки на 0, 5, 10, 15 с і датчиком стану дверей та замку, із силою утримання до 1200 кг на відрив. Передбачені сухі контакти для визначення стану замку і дверей (NO, NC, COM). Магнітний або електромагнітний замок — пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної металевої планки з високою магнітною проникністю. При подачі живлення (DC12V або DC24V) замок притягує відповідну планку, надійно зачиняючи двері. У разі відсутності живлення замок відкривається, що відповідає вимогам пожежної безпеки.


Для компенсації удару при закритті дверей на відповідній планці передбачена резинова прокладка.


ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Контроль стану: сигнал блокування (NO/NC/COM)
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Питання: DC12V / DC24V (перемикається перемичкою)
Споживання: 1800mA очікування)
Розміри замку: 265 × 30 × 30 мм
Розміри відповідної планки: 265 × 30 × 36.4 мм


ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ


Під />Підключіть провід до замку
Встановіть замок у нішу та закріпіть гвинтами
Підготуйте нішу у дверях для відповідної планки (так, щоб у закритому стані вона знаходилася напроти замка)
Закріпіть відповідну планку та зафіксуйте гвинтами
Не затягуйте центральний болт відповідної планки. Повинен залишатися невеликий люфт для забезпечення щільнішого прилягання.


ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

(+) до червоного проводу;
(−) до чорного


СУМІСНІСТЬ2
сумісний із кодовими клавіатурами, зчитувачами, кнопками виходу, аудіо- та відеодомофонами всіх типів, а також іншими пристроями систем контролю доступу.
