Електромеханічний замок Promix-SM305.00 (ШЕРИФ-5 накладний АЛЕ)

Шериф-5 – электромеханический замок, универсальный для установки на пластиковые окна и двери.
Рабочее состояние - открытый при отсутствии напряжения питания, сила удержания 300 кг.

Замок предназначен для запирания распашных пластиковых дверей и окон, открывающихся как внутрь, так и наружу помещения, с возможностью их дистанционного открытия с помощью контроллеров систем контроля и управления доступом (СКУД), аудио- и видеодомофонов, кодовых панелей.

Замок открыт при отсутствии напряжения питания, что обеспечивает эвакуацию при возникновении чрезвычайных ситуаций с отключением электроэнергии. Может устанавливаться как на правые, так и на левые двери и окна.

Что такое электромеханический замок

Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью электрического питания, либо механическим способом – ключом/кнопкой.

Как работает электромеханический замок
Для работы электромеханического замка Шериф-5 необходим источник питания и контроллер СКУД.

Разблокировка нормально открытого замка производится снятием напряжения посредством контроллера СКУД.

Где используется электромеханический замок Шериф-5

Электромеханические замки используются в качестве исполнительных устройств в системах контроля и управления доступом (СКУД). Чаще всего устанавливаются на двери и окна.
Технические характеристики Шериф-5

- Тип установки: крепление около ручки
- Рабочее состояние: открытый при отсутствии напряжения питания
- Сила удержания: 300 кг
- Питание: DC 10-14 В
- Ток потребления (при 12 В): 120 mА
- Рабочая температура: от -40° до +50°С
- Материал корпуса: окрашенная полиэфирной порошковой эмалью оцинкованная сталь
- Материал ответной планки: нержавеющая сталь
- Вес: 300 г

Установка электромеханического замка Шериф-5

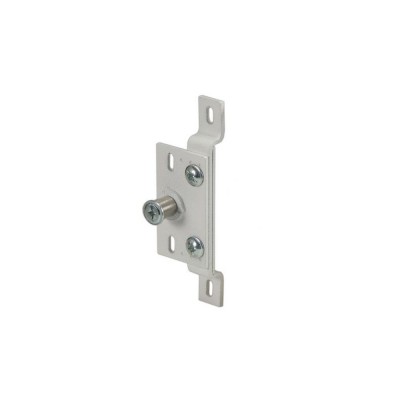

- Установить защелку на неподвижной поверхности. Расстояние от внутренней поверхности закрытой дверцы до гайки защелки должно быть 10-11 мм, что гарантирует необходимый свободный ход дверцы в диапазоне 3-4 мм при закрытой защелке. Подключите защелку.

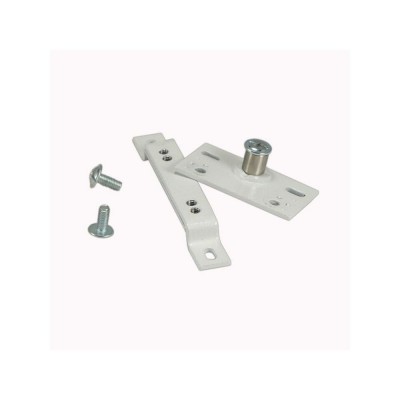

- Вставить в защёлку ригель, предварительно отцентровав шток ригеля и надев центровку. Подать напряжение питания на защелку и убедиться, что ригель вытолкнулся из защелки.
- Снять напряжение с НЗ защёлки. Снять защитную пленку с двустороннего скотча на пластине ригеля и защелкнуть ригель в защелку. Закрыть дверцу и плотно прижать ее к шкафу.

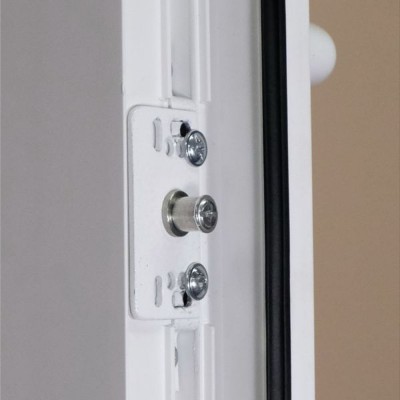

- Подать напряжение на НЗ защёлку, при этом дверца должна приоткрыться. Закрепить ригель на дверце с помощью винтов и самоконтрящихся гаек. Снять центровку. Защелка готова к работе.
- Подключить контроллер.

Совместимость
Электромеханический замок Шериф-5 совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.
Особенности

- Миниатюрные размеры.
- При открытии замок выталкивает («отстреливает») ригель, что приводит к «приоткрытию» двери.
- Автоматическая корректировка положения ригеля при неточности монтажа и провисании двери в процессе эксплуатации.
