BS-2

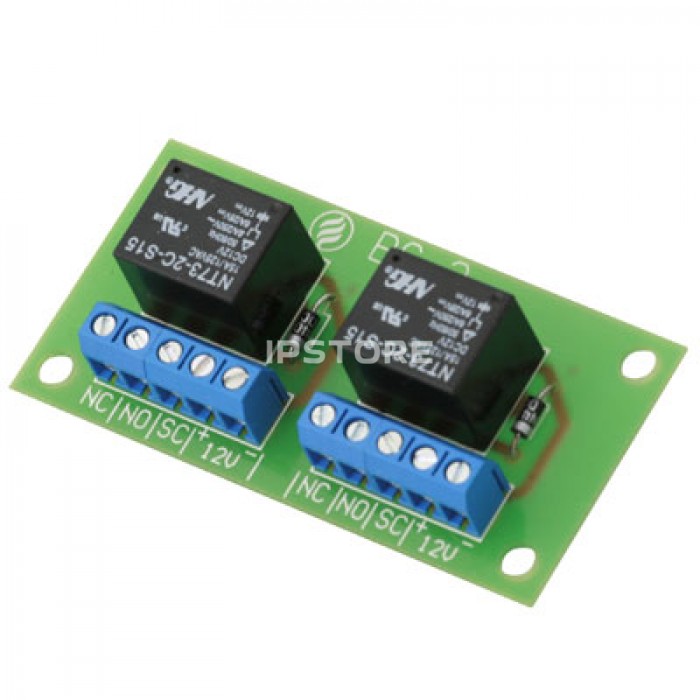

Плата BS - 2

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.

Адаптер містить два незалежних канали виконаних за однією схемою.

Основні параметри:

· використовується реле з однією групою перемикаючих контактів;

· дозволяється комутація електричних навантажень постійного і змінного струму;

· напруга спрацьовування реле – 12В;

· струм спрацьовування реле, не більше – 40 мА;

· максимальний комутований струм:

при активному навантаженні (на постійній напрузі = 28В) – 12А;

при активному навантаженні (на змінній напрузі = 250В) – 10А;

при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;

при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;

· опір електричного контакту, не більше – 0,1 Ом;

· позначення контактів: SC – перемикаючий контакт;

NC – нормально замкнений контакт;

NO – нормально розімкнений контакт;

+12V – контакти обмотки реле.
