Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем Wi-Fi на 6 зон DA-240MW, 6 громкоговорителями и выносным пейджинговым микрофоном DA-500RMG

      Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем Wi-Fi на 6 зон – высокопроизводительное многозональное решение для автоматической трансляции государственных сигналов гражданской защиты, адресной передачи языковых объявлений и фоновой музыки. Система построена на базе интеллектуального блока автоматического оповещения УКИМО Артон Air Alert Ethernet, мощного 6-зонного микширующего усилителя на 240 Вт с поддержкой Wi-Fi/Bluetooth для монтажа в 19" стойку, 6-зонного пейджингового микрофона и комбинированного набора. пожарной безопасности EN54-24.

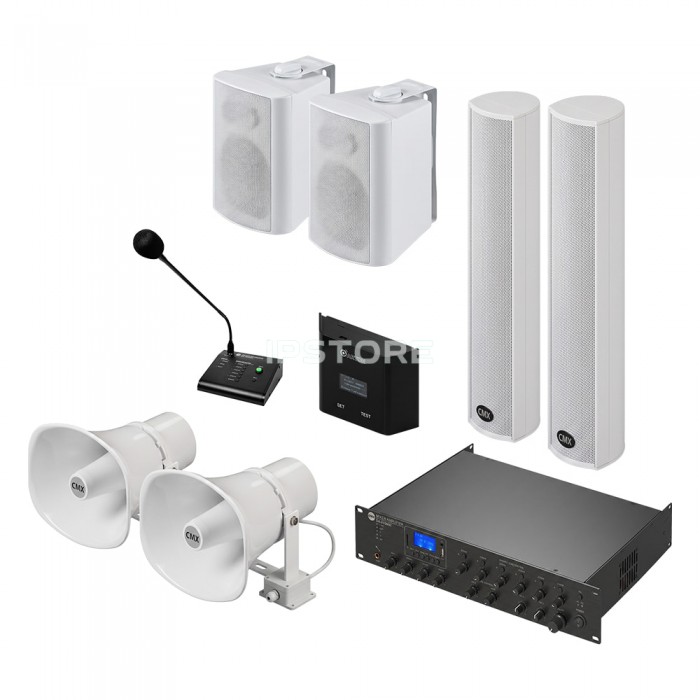

В комплект входят:

1. Оборудование управления и индикации речевого оповещения УКИМО Артон Air Alert Ethernet – 1 шт.
2. Микширующий усилитель CMX DA-240MW (6 зон, Wi-Fi, 240 Вт, 19") – 1 шт.
3. Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24) (30 Вт, 100 В) – 2 шт.
4. Уличный громкоговоритель колонного типа CMX CLSK-40CAEN (EN54-24) (40 Вт, 100 В) – 2 шт.
5. Настенный громкоговоритель CMX WSK-420CSW White (20 Вт, 100 В/8 Ом) – 2 шт.
6. Выносной пейджинговый микрофон CMX DA-500RMG (6 зон) – 1 шт.

Применение

     Комплект предназначен для создания многозональных систем фоновой озвучки, адресного речевого оповещения и автоматического информирования о чрезвычайных ситуациях (воздушная или артиллерийская тревога, угроза уличных боев, химическая/радиационная опасность, пожарная тревога) на объектах большой площади. Идеально подходит для промышленных предприятий, заводов, складских комплексов, учебных заведений, торговых центров, супермаркетов, гостиниц, бизнес-центров и административных зданий. Наличие всепогодных уличных громкоговорителей с противопожарным исполнением и поддержка шести независимых зон позволяют гибко разделить объект на отдельные локации и обеспечить надежную трансляцию как внутри помещений, так и на прилегающей территории.

Принцип работы

     Главным источником чрезвычайных сигналов является блок Артон Air Alert Ethernet, который получает оперативные тревожные данные через Ethernet/Wi-Fi или резервный GSM/GPRS-модем на две SIM-карты. При возникновении опасности устройство автоматически генерирует ответное голосовое сообщение или сигнал тревоги и подает его на линейный вход усилителя CMX DA-240MW через аудиоизолятор.

     Во время воспроизведения экстренного оповещения усилитель автоматически приглушает фоновый аудиопоток (музыку с Wi-Fi, Bluetooth, FM-радио или USB/SD-карт) и передает тревожный сигнал на подключенные громкоговорители на максимальной мощности. После отмены тревоги воспроизведение фоновой музыки восстанавливается в обычном режиме.

     Для передачи оперативных и адресных объявлений используется выносной пейджинговый микрофон CMX DA-500RMG. Оператор выбирает необходимую зону (или все зоны) на панели микрофона и нажимает клавишу вызова. Усилитель автоматически скрадывает фоновую музыку в выбранных зонах, подает предупредительный сигнал (гонг) и транслирует вещательное объявление.

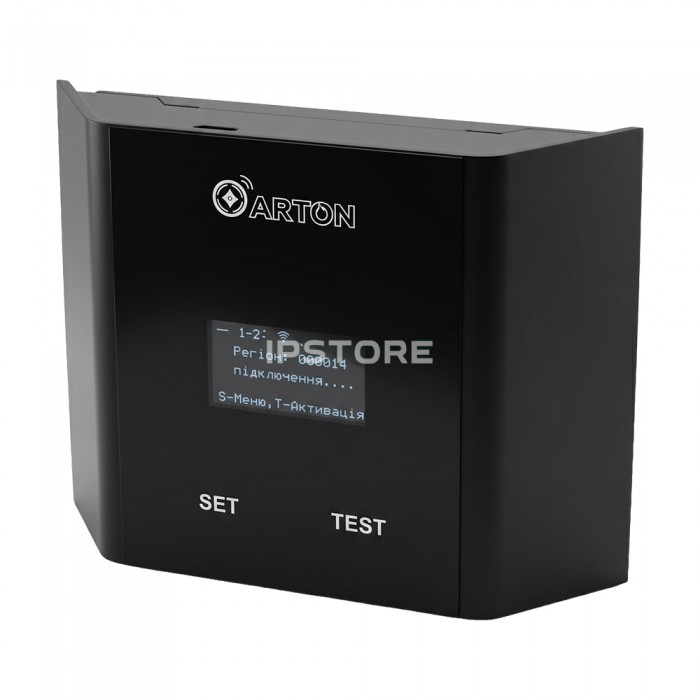

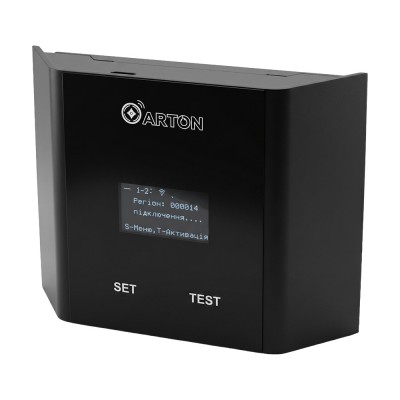

УКИМО Артон Air Alert Ethernet

     Устройство управления и индикации речевого оповещения УКИМО Артон Air Alert Ethernet предназначен для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности. Соответствует требованиям ДСТУ EN 54-16.

Ключевые свойства

• Оборудование управления и индикации речевого оповещения УКИМО для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности.
• Совместим с прибором голосового оповещения типа Vellez и IPA Audio.
• Устройство использует модем GSM/GPRS на две SIM-карты с внешней антенной для беспроводного подключения к сети интернет.
• Поддерживает интерфейс USB Туре.
• Возможность воспроизведения сообщений с карты MicroSD с заранее записанными фразами.
• Встроенный слот MicroSD от 512 Мб до 32 ГБ.
• Устройство отвечает требованиям ДСТУ EN 54-16.
• Встроенный OLED-дисплей для индикации состояния.
• Устройство имеет возможность подключения к внешним колонкам оповещения.

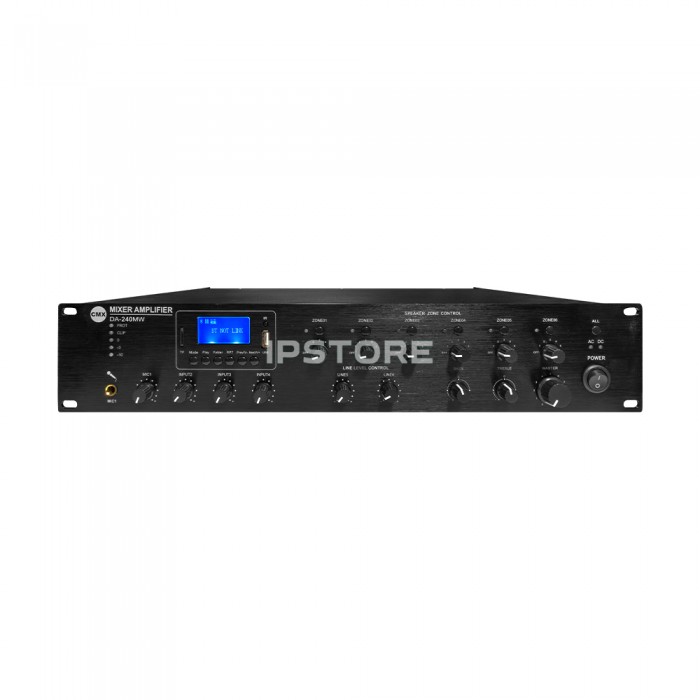

Микширующий усилитель CMX DA-240MW

     6-зонный микширующий усилитель CMX DA-240MW с WiFi, с выходной мощностью 240 Вт и поддержкой потокового вещания через Bluetooth и WiFi. Встроенный медиаплеер с MP3/USB/FM-тюнером/Bluetooth, слот для SD-карты. Поддерживает удаленное управление через приложение WiFi Legacy Player на смартфоне. Шесть зонных выходов на громкоговорителе 100 В/однозонный выход 100В/70В/4-16 Ом.

Ключевые свойства

• Микширующий WiFi-усилитель для потоковой интернет-трансляции.
• Номинальная выходная мощность 240 Вт.
• Модуль WiFi, благодаря которому можно управлять устройством со смартфона на базе Android или iOS (бесплатное приложение WiFi Legacy Player), совместим с бесплатными приложениями для потоковой передачи музыки и подкастов непосредственно из сети WiFi.
• Шесть зонных выходов на громкоговорителе 100В, одна зона с выходом на громкоговорителе 100В/70В/4-16 Ом. Независимая регулировка громкости каждой из зон.
• Вход Mic1 (6.3 мм) с разъемом VOX наивысшего приоритета, микрофонные/линейные входы 2-4 (балансный XLR) с переключателем микрофон/линия и фантомного питания +48 В. Линейные входы 4-5 на задней панели на RCA, вход EMC на RCA на задней пан.
• Встроенные MP3-плеер, FM-радио и Bluetooth.
• Службы подписки могут сохранять онлайн-списки аудиофайлов, которые можно воспроизводить непосредственно из Интернета без подключения смартфона к сети. Беспроводную потоковую передачу треков и списков воспроизведения, хранящихся на смартфоне, можно отправлять из приложения или через Bluetooth на усилитель. Кроме того, WiFi-усилитель имеет входы для USB и SD-карты для воспроизведения сохраненных треков.
• Поддержка нескольких мобильных устройств для дистанционного управления через WiFi, а также дистанционного управления несколькими WiFi-усилителями с одного мобильного телефона.
• Порт LAN и WPS для сброса адреса WiFi.
• Один усилитель обеспечивает мощность 10 отдаленных пейджинговых микрофонов DA-500RM на расстоянии до 200 метров.
• Регулятор громкости для микрофонов Mic1-4 и линий 1-2, низких и высоких частот и 6-зонный регулятор громкости на передней панели.
• Визуальные индикаторы: питание переменного и постоянного тока, защиты, клипинга, состояния шести зон и исходного уровня.
• Полная защита: от перегрузки, короткого замыкания, клипинга и перегрева.
• Питание от сети переменного тока 230 В или постоянного тока 24 В.
• Подходит для монтажа в стойку 19” высотой 2U.

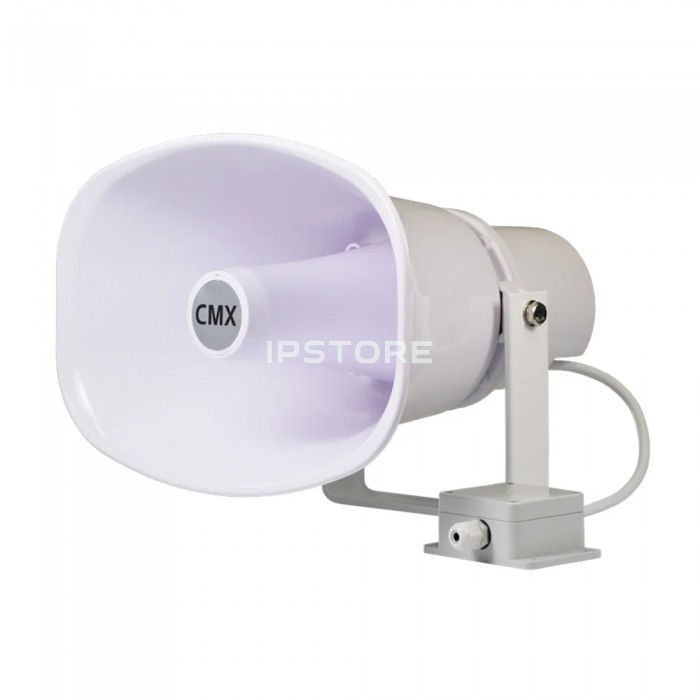

Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24)

     Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24). Номинальная выходная мощность: 30 Вт/15 Вт/7.5 Вт, сопротивление 8 Ом. Громкоговоритель сертифицирован по стандарту EN54-24, отчет об испытаниях CNBOP 1438-CPR-0840. Распределительная коробка с керамическим разъемом, огнестойким кабелем 95 ° C и термопредохранителем. Корпус из пластика ABS, кронштейн из нержавеющей стали белого цвета (в комплекте). Степень защиты IР66.

Ключевые свойства

• Номинальная выходная мощность 30-15-7,5 Вт.
• Номинальное входное напряжение 70 или 100 В.
• Чувствительность (@1W/m) 110 дБ.
• Эффективно воспроизведен диапазон частот от 400 до 8000 Гц.
• Степень защиты IР66.
• Материал корпуса пластиковый ABS, кронштейн нержавеющая сталь.
• Габаритные размеры 285/290/210 мм, вес 2 кг.
• Простой и безопасный монтаж обеспечивает металлический кронштейн из комплекта.

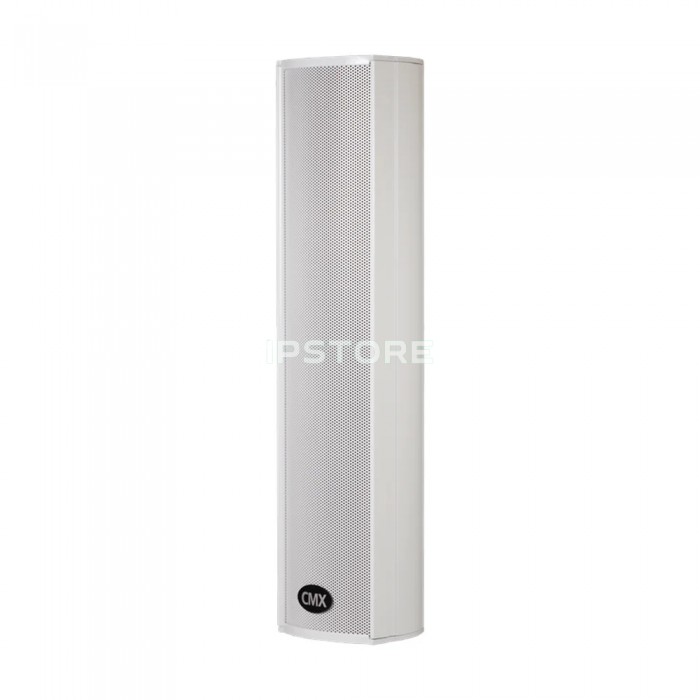

Уличный громкоговоритель CMX CLSK-40CAEN (EN54-24)

      Уличный громкоговоритель колонного типа CMX CLSK-40CAEN – акустическая система с трансформатором для использования в общественных местах, с номинальной выходной мощностью 40-20 Вт на 100 В. Соответствует стандартам EN54-24. Оснащен керамическим коннектором, противопожарным корпусом, огнестойким кабелем (95°C) и термопредохранителем. Громкоговоритель из четырех 3"+1" двухполосных динамиков. Корпус алюминиевого сплава белого цвета, нержавеющий кронштейн из металла. Уровень защиты IP66.

Ключевые свойства

• Номинальная выходная мощность 40–20 Вт.
• Номинальное входное напряжение 100 В.
• Чувствительность (@1W/m) 92 дБ.
• Эффективно воспроизведен диапазон частот от 150 до 18000 Гц.
• Степень защиты IР66.
• Материал корпуса - алюминиевый сплав, кронштейн нержавеющий металл.
• Габаритные размеры 476/97/86 мм, вес 3 кг.
• Быстрый монтаж обеспечивает металлический кронштейн из комплекта.

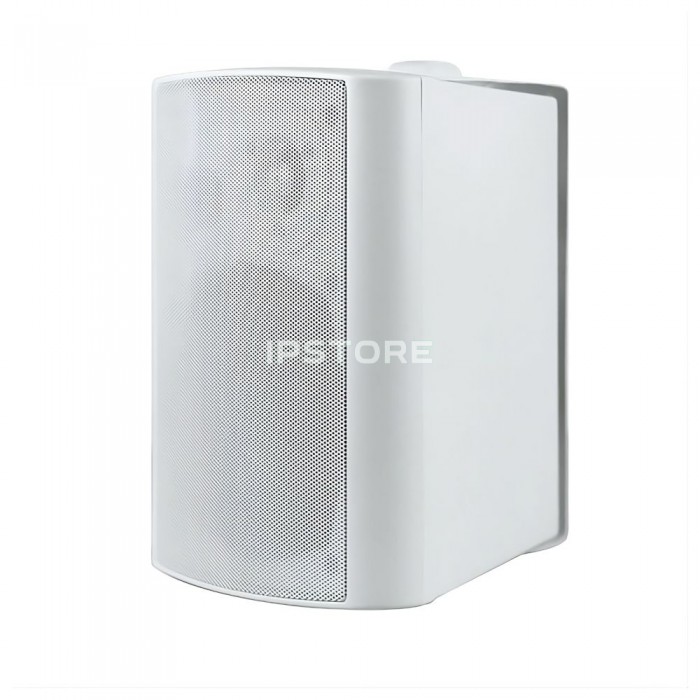

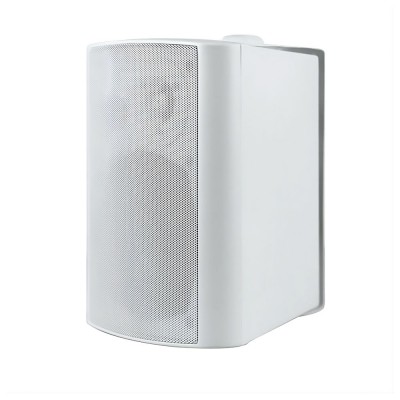

Настенный громкоговоритель CMX WSK-420CSW White

     Настенный громкоговоритель CMX WSK-420CSW с трансформатором. Двухполосный, 4-дюймовый НЧ-динамик и 1-дюймовый ВЧ-динамик из майлара, выходная мощность 2.5-5-10-20 Вт и 8 Ом, линейный вход 100 В/70 В.

Ключевые свойства

• Динамик настенный, двухполосный: 4-дюймовый НЧ-динамик и 1-дюймовый майларовый ВЧ-динамик.
• Выходная мощность 20-10-5-2.5 Вт и 8 Ом.
• Линейный вход 100 В или 70 В и 8 Ом.
• Чувствительность (@1W/m) 88±3 дБ.
• Диапазон рабочих частот 100–20000 Гц.
• Материал: корпус из АBS-пластика и металлическая решетка белого цвета.
• Быстрая установка с помощью нержавеющего монтажного кронштейна, входящего в комплект.

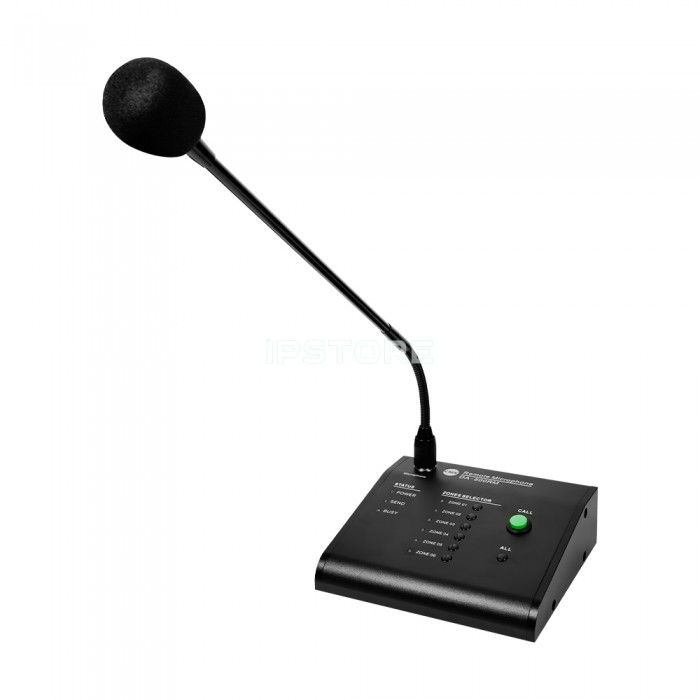

Выносной пейджинговый микрофон CMX DA-500RMG

     Выносной пейджинговый микрофон CMX DA-500RMG совместим исключительно с серией усилителей CMX DA. 6 зон пейджинговой связи, возможность подключения к 6 микрофонам в систему.

Ключевые свойства

• 6 зон пейджинговой связи, расстояние связи до 300 метров через прямой кабель CAT6.
• К каждому усилителю можно подключить до 6 микрофонов пейджинговой связи. Для этих пейджинговых микрофонов можно заранее установить различные приоритеты с помощью переключателя DIP.
• Переключатель приоритета микрофона для настройки основного и подчиненного микрофонов.
• Диапазон рабочих частот 80 Гц-16 кГц, соотношение сигнал/шум >70 дБ, THD (коэффициент гармоник) до 1%, 1кГц.
• Регулятор громкости и дополнительный вход.
• Два порта RJ45 для подключения усилителя и последующего выносного микрофона.
• 6 индикаторов выбора зон, питания, отправки сигнала и занятости.
• Кнопка вызова для включения объявления после выбора зоны и звуковой сигнал напоминания перед объявлением.
• Выносной пейджинговый микрофон питается напрямую от усилителя. Потребляемая мощность 3 Вт.

Особенности монтажа и подключения

Монтаж и коммутация системы производятся по следующей схеме:

• Усилитель CMX DA-240MW подходит для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф (высота 2U), а также может размещаться на столе или полке. Подключается к сети 220 В AC (или источнику резервного питания 24 В DC).
• Устройство УКИМО Артон Air Alert Ethernet подключается к сети через Ethernet/Wi-Fi и к усилителю CMX DA-240MW через аудиоизолятор (кабелем 3.5 мм mini-jack – RCA на линейный вход Line In).
• Громкоговорители распределяются по соответствующим 100-вольтовым зонным выходам усилителя (зоны 1-6). Выходная мощность усилителя 240 Вт позволяет подключать все комплектные динамики на их максимальный уровень громкости (2х30 Вт рупоры + 2х40 Вт настенные колонки + 2х20 Вт = 180 Вт). Это оставляет дополнительный резерв мощности в 60 Вт для возможного дальнейшего расширения системы путем докупки дополнительных 100В громкоговорителей.
• Выносной пейджинговый микрофон CMX DA-500RMG размещается на рабочем месте оператора и подключается к усилителю витой парой CAT6 через порт RJ45. Питание микрофона подаётся непосредственно по кабелю связи.

     Обратите внимание: выносной микрофон CMX DA-500RMG является специализированным устройством и совместим исключительно с серией усилителей CMX DA.

     Важное примечание. Для корректной настройки автозапуска сигналов тревоги, разведения акустических линий по 6 зонам и подключения сетевых параметров рекомендуется привлекать квалифицированных специалистов по монтажу систем оповещения.
