Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем Wi-Fi на 1 зону EA-120W, 6 громкоговорителями и настольным микрофоном TM-300D

     Комплект голосового и экстренного оповещения CMX и Arton Air Alert с усилителем Wi-Fi на 1 зону – комбинированное готовое решение для автоматической трансляции государственных сигналов гражданской защиты, фоновой музыки и оперативных речевых объявлений. Система построена на базе интеллектуального блока автоматического оповещения УКИМО Артон Air Alert Ethernet, настольного микширующего усилителя мощностью 120 Вт с поддержкой Wi-Fi/Bluetooth, настольного микрофона с гибкой стойкой и комбинированного набора из 6 громкоговорителей4 включающего всепогодные уличные модели.

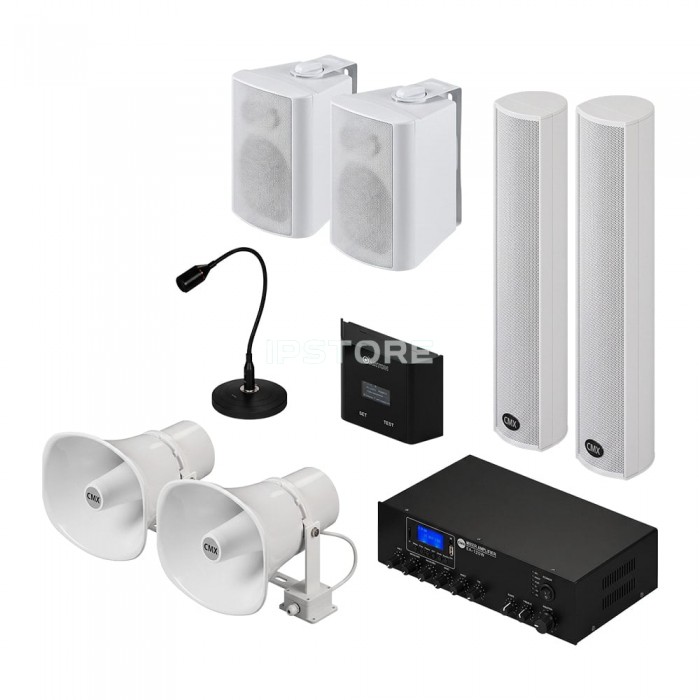

В комплект входят:

1. Оборудование управления и индикации речевого оповещения УКИМО Артон Air Alert Ethernet – 1 шт.
2. Настольный микширующий усилитель CMX EA-120W (1 зона, Wi-Fi, 120 Вт) – 1 шт.
3. Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24) (30 Вт, 100 В) – 2 шт.
4. Уличный громкоговоритель колонного типа CMX CLSK-40CAEN (EN54-24) (40 Вт, 100 В) – 2 шт.
5. Настенный громкоговоритель CMX WSK-420CSW White (20 Вт, 100 В/8 Ом) – 2 шт.
6. Настольный динамический микрофон CMX TM-300D – 1 шт.

Применение

     Комплект предназначен для организации полнофункциональных систем фоновой озвучки, диспетчерской речи и экстренного автоматического оповещения при чрезвычайных ситуациях любого типа (воздушная или артиллерийская тревога, угроза уличных боев, химическая или радиационная опасность, пожарная тревога). Комплект идеально подходит для учебных заведений (школ, колледжей, университетов), промышленных предприятий, заводов, складских комплексов, торговых центров, административных построек, гостиниц и объектов инфраструктуры. Наличие всепогодных уличных громкоговорителей с противопожарным исполнением позволяет обеспечить надежное и четкое уведомление как внутренних помещений, так и прилегающих территорий.

Принцип работы

     Главным источником чрезвычайных сигналов является блок Артон Air Alert Ethernet. Устройство получает оперативные тревожные данные через Ethernet/Wi-Fi или резервный GSM/GPRS-модем на две SIM-карты. При возникновении опасности блок автоматически генерирует ответное голосовое сообщение или сигнал тревоги и подает его на линейный вход усилителя CMX EA-120W через аудиоизолятор.

     Во время воспроизведения экстренного оповещения усилитель автоматически приглушает фоновый аудиопоток (музыку Wi-Fi, Bluetooth, FM-радио или USB/SD-карт) и транслирует тревожный сигнал на все подключенные громкоговорители на максимальной мощности. После отмены тревоги воспроизведение фоновой музыки восстанавливается в обычном режиме.

     Для оперативных объявлений дежурным персоналом используется настольный микрофон CMX TM-300D. Подключение к входу Mic1 с функцией VOX гарантирует автоматический приоритет вещания оператора над музыкальной фоновой трансляцией.

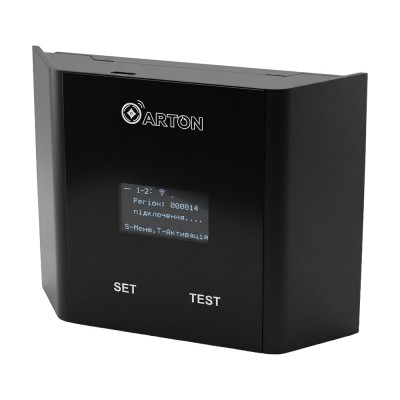

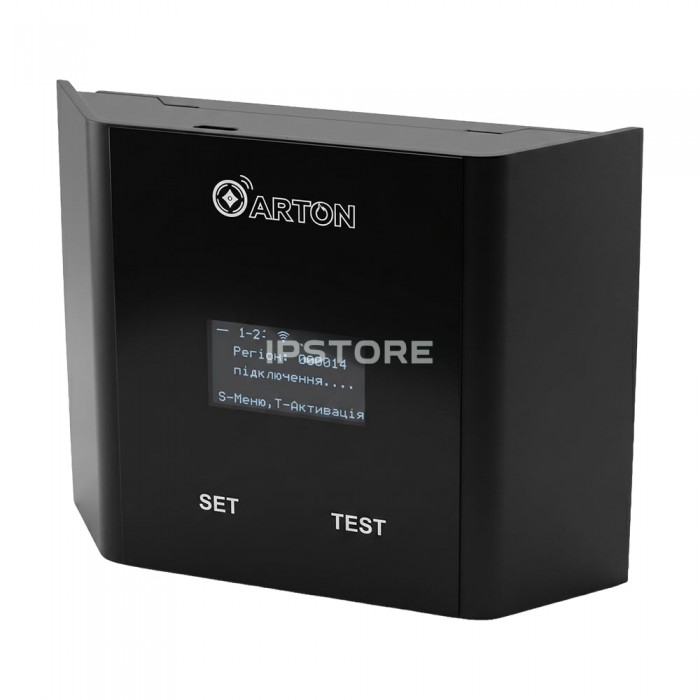

УКИМО Артон Air Alert Ethernet

     Устройство управления и индикации речевого оповещения УКИМО Артон Air Alert Ethernet предназначен для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности. Соответствует требованиям ДСТУ EN 54-16.

Ключевые свойства

• Оборудование управления и индикации речевого оповещения УКИМО для воспроизведения и выдачи сигнала управления голосовых сообщений о воздушной или артиллерийской опасности.
• Совместим с прибором голосового оповещения типа Vellez и IPA Audio.
• Устройство использует модем GSM/GPRS на две SIM-карты с внешней антенной для беспроводного подключения к сети интернет.
• Поддерживает интерфейс USB Туре.
• Возможность воспроизведения сообщений с карты MicroSD с заранее записанными фразами.
• Встроенный слот MicroSD от 512 Мб до 32 ГБ.
• Устройство отвечает требованиям ДСТУ EN 54-16.
• Встроенный OLED-дисплей для индикации состояния.
• Устройство имеет возможность подключения к внешним колонкам оповещения.

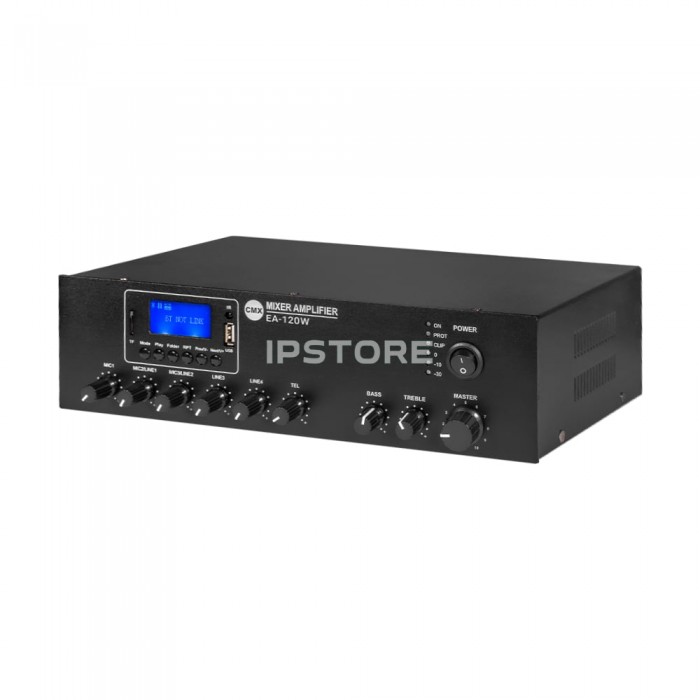

Настольный микширующий усилитель CMX EA-120W

      Настольный микширующий усилитель CMX EA-120W с WiFi, с выходной мощностью 120 Вт и поддержкой потокового вещания через Bluetooth и WiFi. Встроенный медиаплеер с MP3/USB/FM-тюнером/Bluetooth, слот для SD-карты. Поддерживает удаленное управление через приложение WiFi Legacy Player на смартфоне. Выход на громкоговоритель 100В/70В/4-8-16 Ом.

Ключевые свойства

• Микширующий WiFi-усилитель для потоковой интернет-трансляции.
• Номинальная выходная мощность 120 Вт.
• Модуль WiFi, благодаря которому можно управлять устройством со смартфона на базе Android или iOS (бесплатное приложение WiFi Legacy Player), совместим с бесплатными приложениями для потоковой передачи музыки и подкастов непосредственно из сети WiFi.
• Выход на громкоговоритель 100 В или 70 В и 4-8-16 Ом.
• Вход Mic1 балансный XLR с dip-переключателем фантомного питания и высочайшего приоритета VOX; микрофонные/линейные входы 2-3 с переключателем с небалансным разъемом 6.3 мм jack; линейные 1-2 входа RCA и один линейный выход RCA; вход телефонной линии с вторичным приоритетом и MOH (Music on Hold – музыка на иждивении).
• MP3-плеер с USB/SD-входом на передней панели, ИК-пульт управления для MP3-плеера, FM-радио и Bluetooth.
• Поддержка нескольких мобильных устройств для дистанционного управления через WiFi, а также дистанционного управления несколькими WiFi-усилителями с одного мобильного телефона.
• Порт LAN и WPS для сброса адреса WiFi.
• Регулятор громкости для микрофонов Mic1-3, линий 1-2, телефонной линии, басов/высоких частот и регулятора общей громкости.
• Светодиодные индикаторы питания, клипа, защиты и сигнала.
• Полная защита: от перегрузки, короткого замыкания, клипинга и перегрева.
• Питание от сети переменного тока 230 В или постоянного тока 24 В.
• Подходит для настольного монтажа.

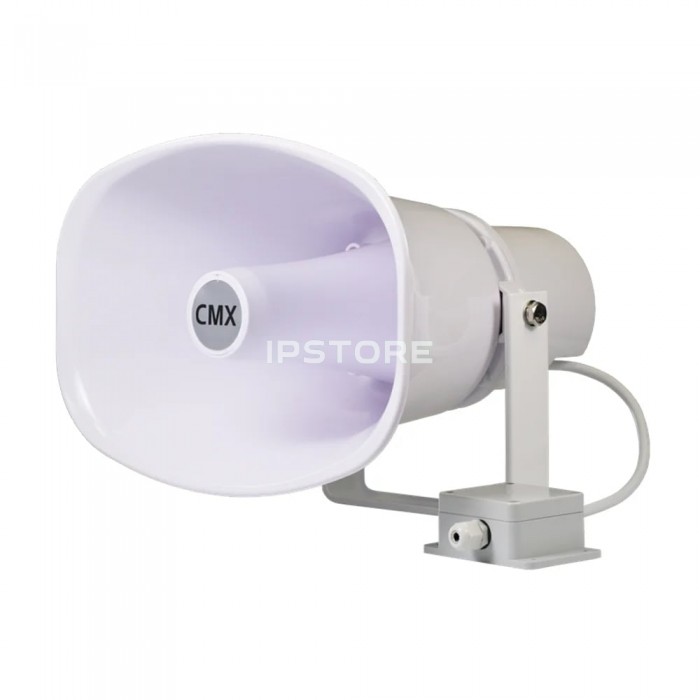

Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24)

      Уличный рупорный громкоговоритель CMX HSK-30TSEN (EN54-24). Номинальная выходная мощность: 30 Вт/15 Вт/7.5 Вт, сопротивление 8 Ом. Громкоговоритель сертифицирован по стандарту EN54-24, отчет об испытаниях CNBOP 1438-CPR-0840. Распределительная коробка с керамическим разъемом, огнестойким кабелем 95 ° C и термопредохранителем. Корпус из пластика ABS, кронштейн из нержавеющей стали белого цвета (в комплекте). Степень защиты IР66.

Ключевые свойства

• Номинальная выходная мощность 30-15-7,5 Вт.
• Номинальное входное напряжение 70 или 100 В.
• Чувствительность (@1W/m) 110 дБ.
• Эффективно воспроизведен диапазон частот от 400 до 8000 Гц.
• Степень защиты IР66.
• Материал корпуса пластиковый ABS, кронштейн нержавеющая сталь.
• Габаритные размеры 285/290/210 мм, вес 2 кг.
• Простой и безопасный монтаж обеспечивает металлический кронштейн из комплекта.

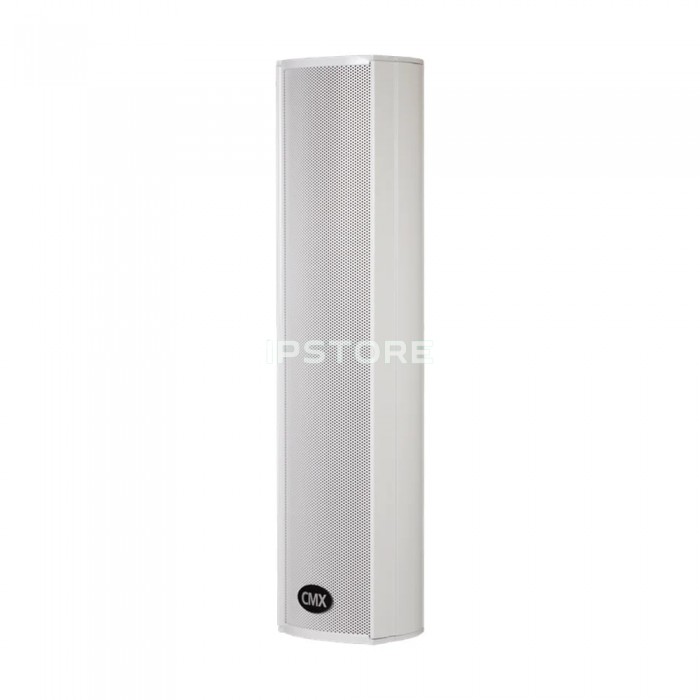

Уличный громкоговоритель CMX CLSK-40CAEN (EN54-24)

      Уличный громкоговоритель колонного типа CMX CLSK-40CAEN – акустическая система с трансформатором для использования в общественных местах, с номинальной выходной мощностью 40-20 Вт на 100 В. Соответствует стандартам EN54-24. Оснащен керамическим коннектором, противопожарным корпусом, огнестойким кабелем (95°C) и термопредохранителем. Громкоговоритель из четырех 3"+1" двухполосных динамиков. Корпус алюминиевого сплава белого цвета, нержавеющий кронштейн из металла. Уровень защиты IP66.

Ключевые свойства

• Номинальная выходная мощность 40–20 Вт.
• Номинальное входное напряжение 100 В.
• Чувствительность (@1W/m) 92 дБ.
• Эффективно воспроизведен диапазон частот от 150 до 18000 Гц.
• Степень защиты IР66.
• Материал корпуса - алюминиевый сплав, кронштейн нержавеющий металл.
• Габаритные размеры 476/97/86 мм, вес 3 кг.
• Быстрый монтаж обеспечивает металлический кронштейн из комплекта.

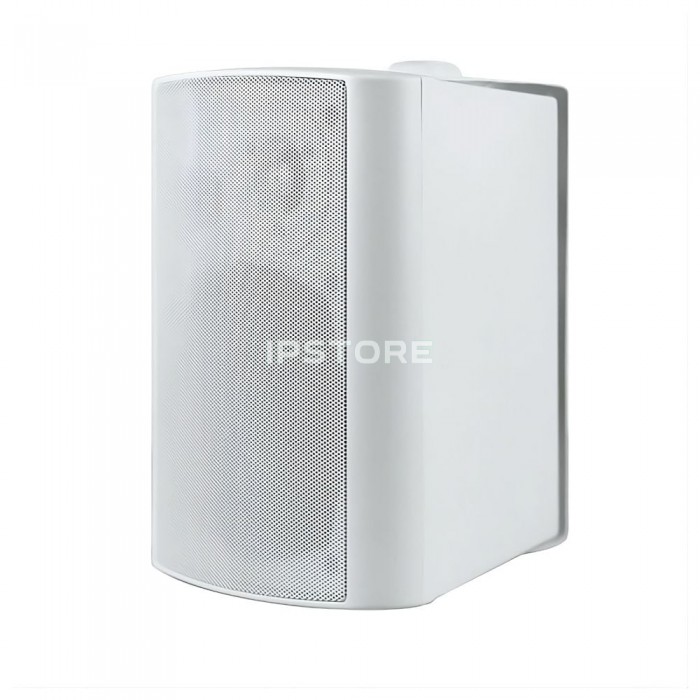

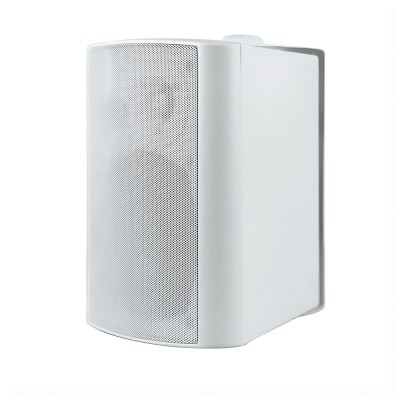

Настенный громкоговоритель CMX WSK-420CSW White

      Настенный громкоговоритель CMX WSK-420CSW с трансформатором. Двухполосный, 4-дюймовый НЧ-динамик и 1-дюймовый ВЧ-динамик из майлара, выходная мощность 2.5-5-10-20 Вт и 8 Ом, линейный вход 100 В/70 В.

Ключевые свойства

• Динамик настенный, двухполосный: 4-дюймовый НЧ-динамик и 1-дюймовый майларовый ВЧ-динамик.
• Выходная мощность 20-10-5-2.5 Вт и 8 Ом.
• Линейный вход 100 В или 70 В и 8 Ом.
• Чувствительность (@1W/m) 88±3 дБ.
• Диапазон рабочих частот 100–20000 Гц.
• Материал: корпус из АBS-пластика и металлическая решетка белого цвета.
• Быстрая установка с помощью нержавеющего монтажного кронштейна, входящего в комплект.

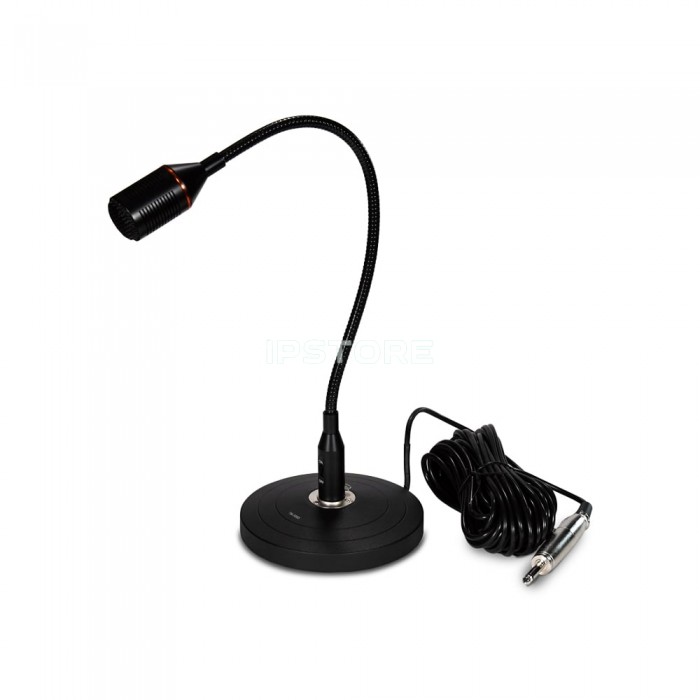

Настольный динамический микрофон CMX TM-300D

     Настольный динамический микрофон CMX TM-300D оснащен гибкой стойкой «гусиной шеи» длиной 483 мм, круговым светодиодным индиктором и системой угнетения обратной связи. Устройство имеет частотный диапазон 60 Гц-16 кГц, чувствительность –52 дБ, выходное сопротивление 600 Ом и обеспечивает четкий захват голоса на расстоянии от 30 до 60 см с минимальными искажениями. Комплектуется 5-метровым балансным кабелем с разъемом Jack 6.3 мм.

Ключевые свойства

• Динамический микрофон с кардиоидной диаграммой направленности и высокой чувствительностью –52 дБ.
• Обеспечивает четкую трансляцию голоса с минимальными искажениями и угнетением обратной связи.
• Дальность захвата голоса составляет от 30 до 60 см.
• Круговой светодиодный индикатор активности.
• Широкий частотный диапазон: 60 Гц-16 кГц, выходное сопротивление 600 Ом.
• Оснащен сбалансированным разъемом XLR.
• Гибкая ножка «гусиная шея» длиной 483 мм для удобной настройки положения.
• В комплект входит 5-метровый балансный микрофонный кабель со штекером 6.3 мм Jack.

Особенности монтажа и подключения

Монтаж и коммутация системы производятся по следующей схеме:

• Усилитель CMX EA-120W размещается на рабочем столе или полке рядом с источником питания 220 В AC (или резервным 24 В DC).
• Устройство УКИМО Артон Air Alert Ethernet подключается к сети через Ethernet/Wi-Fi и к усилителю CMX EA-120W через аудиоизолятор (кабелем 3.5 мм mini-jack – RCA на линейный вход Line In).
• Все 6 громкоговорителей - всепогодные уличные рупорные HSK-30TSEN (с сертификатом EN54-24), всепогодные уличные колонные CLSK-40CAEN (с сертификатом EN54-24) и внутренние настенные WSK-420CSW - подключаются к единой 100-вольтовой линии. COM) параллельным способом (шлейфом).
• Встроенные мультитаповые трансформаторы громкоговорителей позволяют выбирать требуемый режим мощности для каждого динамика (15/30 Вт для рупоров, 20/40 Вт для колонных и 2.5/5/10/20 Вт для настенных). Это позволяет гибко настроить уровень громкости для каждой зоны и гарантирует, что общее потребление линии не превышает 120 Вт номинальной мощности усилителя.
• Настольный микрофон CMX TM-300D устанавливается на рабочем месте оператора и подключается к входу Mic1 усилителя.

     Обратите внимание: трансформаторы комплектного громкоговорителя имеют несколько режимов мощности (отводов). Это позволяет точечно балансировать громкость между улицей и помещением и обеспечивает стабильную работу 120-ваттного усилителя с оптимальным технологическим запасом без необходимости установки дополнительного оборудования.

     Важное примечание. Для корректной настройки автозапуска сигналов тревоги, правильного выбора мощности на отводах трансформаторов громкоговорителей и настройки сетевых параметров рекомендуется привлекать квалифицированных специалистов по монтажу систем оповещения.
