Комплект Geos контроллер AK-14 (SOKOL ZS) + считыватель PR-W (SOKOL-KM2W)

Нет в наличии
0
Код Товара: 100588
Артикул: 100588
1452 грн
Нашли дешевле ?
Краткое описание
Готовый комплект для контроля доступа на объекте. В комплект входят: - PR-W – RFID считыватель формата EM-Marin, Temic и Vizit - AK-14 – автономный контроллер для систем контроля доступа с управлением для электромагнитны... Читать далее...
Общие характеристики
Вес, г 100 Интерфейсы связи Dallas Touch Memory Количество точек прохода/дверей 1 Комплектация контроллер, считыватель Материал пластик Напряжение питания / источник питания DC 9-15 В Объем памяти 1360 идентификаторов Подключение дополнительного считывателя 2 Рабочая температура, °C -20 ~ +50 Размеры, мм 73 х 46 х 18 Все характеристики

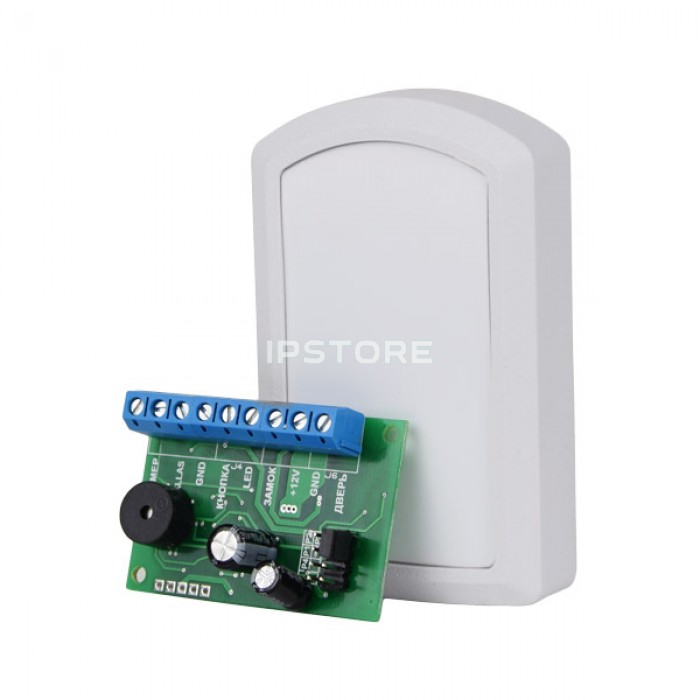

Готовый комплект для контроля доступа на объекте.

В комплект входят:

- PR-W – RFID считыватель формата EM-Marin, Temic и Vizit
- AK-14 – автономный контроллер для систем контроля доступа с управлением для электромагнитных/электромеханических замков

Бренд: Geos

НАЗНАЧЕНИЕ

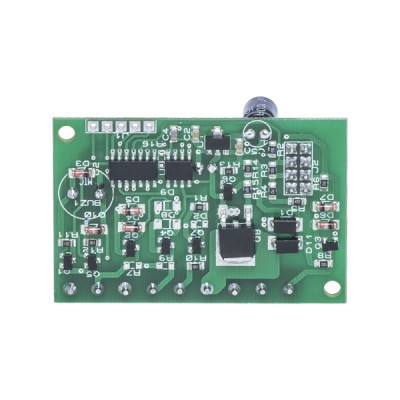

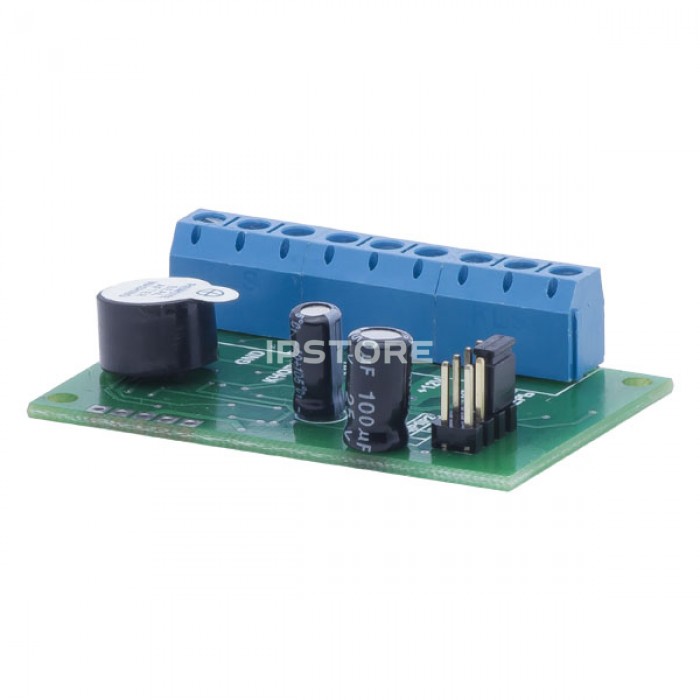

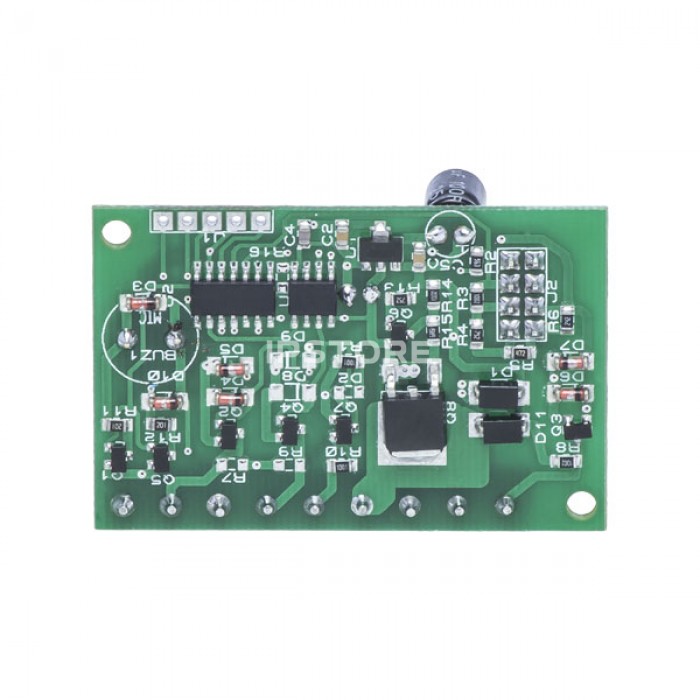

Контроллер AK-14:

Используется в системах контроля и управления доступом. Прибор имеет память до 1360 карт. Выход для замка типа открыт коллектор. Ток коммутации до 7А. Время отключения от 0..250с, заводской 6с.

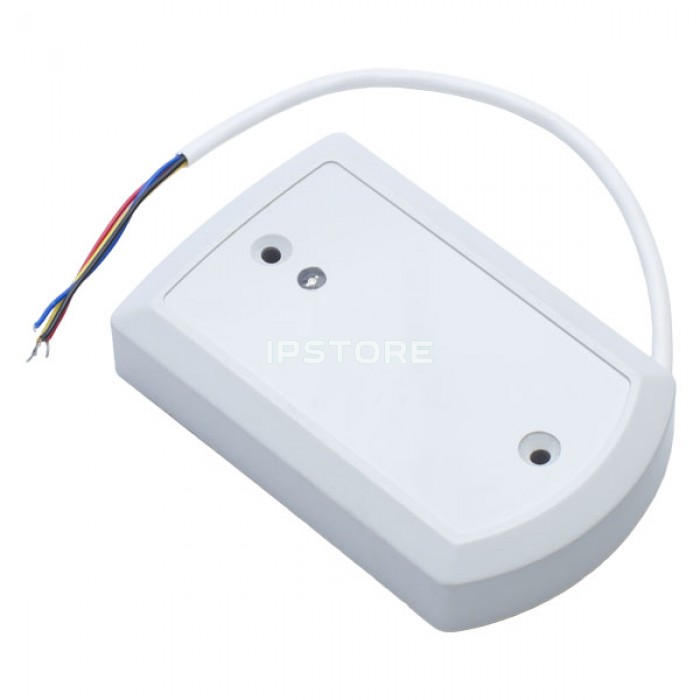

Считыватель PR-W:

Используется в системах контроля и управления доступом. Прибор способен считывать индивидуальный код карты, брелока, браслета с меткой RFID и передавать его контроллеру.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PR-W

- Напряжение питания: 9…15В
- ток потребления в режиме ожидания: 20мА
- максимальный ток потребления: 50мА
- рабочая частота: 125кГц
- дальность считывания: 10см
- Исходный протокол: Dallas i-Button
- режим работы: долговременный
- Габаритные размеры: 90х57х25мм
- влагостойкий

МОНТАЖ УСТРОЙСТВА

Считыватель PR-W монтируется на ровной поверхности. Высота установки и размещение устройства должны обеспечить легкий и беспрепятственный доступ карт и брелок к устройству.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ AK-14

- Количество запоминаемых карт: 1360
- Напряжение питания: 9…15В
- ток потребления в режиме ожидания: 20мА
- максимальный ток потребления: 50мА
- рабочая частота: 125 кГц
- Исходный протокол: Dallas i-Button
- режим работы: долговременный
- Рабочая температура: -20°С до +50°С
- масса блока: 0,1 кг
- Габаритные размеры: 73х46х18мм

СХЕМА ПОДКЛЮЧЕНИЯ AK-14

- Выносной зуммер – необходим, если в точке доступа слышен сигнал зуммера, встроенного в контроллер. Для увеличения громкости можно снять с зуммера наклейку.

- Считыватель TM (Touch Memory) – подключается по двухпроводной схеме: два провода – передача данных, два других – управление световым индикатором считывателя. Используйте обвитую пару.

- Считыватель Proximity (бесконтактный) – считыватель, поддерживающий протокол Dallas Touch Memory. Для питания в считывателях предусмотрен контакт +12V, для общей проволоки – GND, для передачи данных – DS 1990A. Если считыватель оснащен входами управления индикацией: для зуммера – «BEEP» или «ZUMM», для светодиода – «LED» вы можете подключить их.

- Внешний диод – подключается, если необходима дополнительная индикация, или к существующей подсветке считывателя.

- Кнопка выход – кнопка с нормально отключенными (Normally Open) контактами.

- Замок – в качестве замка может использоваться электромагнитный замок или инвертированная защелка. При предоставлении доступа контроллер снимает питание из замка. Для управления электромеханическим замком или электромагнитной защелкой прямого действия нужно установить джампер в положение 4. Тогда контроллер в состоянии «открыто» будет подавать питание на замок. Обязательно использование защитного диода параллельно контактам замка (диод подключается в обратной полярности). Подходят диоды 1N5408, 1N5821, HER301 и аналогичные. Диод можно установить прямо на контактах контроллера.

- Блок питания – для питания устройства можно использовать источник бесперебойного питания, для обеспечения работы замка при исчезновении питания электросети, или источник питания соответствующей мощности.

Общие характеристики
Вес, г 100
Интерфейсы связи Dallas Touch Memory
Количество точек прохода/дверей 1
Комплектация контроллер, считыватель
Материал пластик
Напряжение питания / источник питания DC 9-15 В
Объем памяти 1360 идентификаторов
Подключение дополнительного считывателя 2
Рабочая температура, °C -20 ~ +50
Размеры, мм 73 х 46 х 18
Тип карт/брелоков Touch Memory (iButton)
Тип контроллера автономный
Тип подключения проводное
Тип установки внутренняя
Тип устройства контроллер-считыватель
Ток потребления, мА 50
