ИК-барьер Hikvision двухлучевой DS-PI-D100

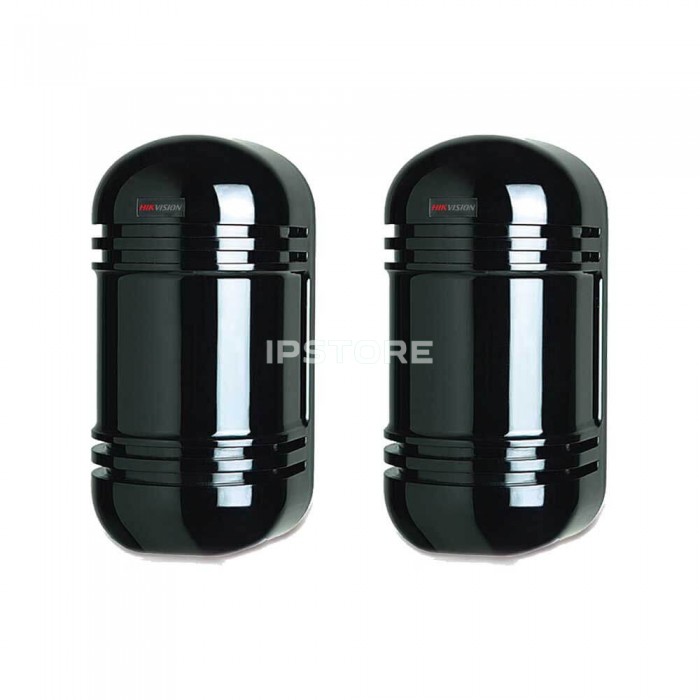

Активный инфракрасный двухлучевой барьер DS-PI-D100.

НАЗНАЧЕНИЕ

Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.

ПРИНЦИП РАБОТЫ ИК-БАРЬЕРА DS-PI-D100

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемники принимают их диоды. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип датчика: проводной< br /> Количество инфракрасных лучей: 2
Длина ИК-луча: 100м
Макс. дальность срабатывания: 1100м
Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)
Вертикальный угол настройки луча: 20 градусов (± 10 градусов)
Время срабатывания: 50-700ms
Тампер: 1b DC 30В 0.05A макс.
Выход тревоги: FORM C (NO/NC изменяемый), DC 30В 0.5A макс.
Питание: DC 10.5-28 В
Потребление: 65mA< br /> Диапазон температур: -25°C...+55°C
Размеры: 171 x 82 x 77 мм
Вес: 600г

УСТАНОВКА ИК-БАРЬЕРА

- Выберите нужное место для установки барьера.
- Убедитесь, что передающая часть находится напротив приемника, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены друг напротив друга, барьер перейдет в режим «ТРЕВОГА».
- Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.
